Extracteurs magnétiques de métaux ferreux

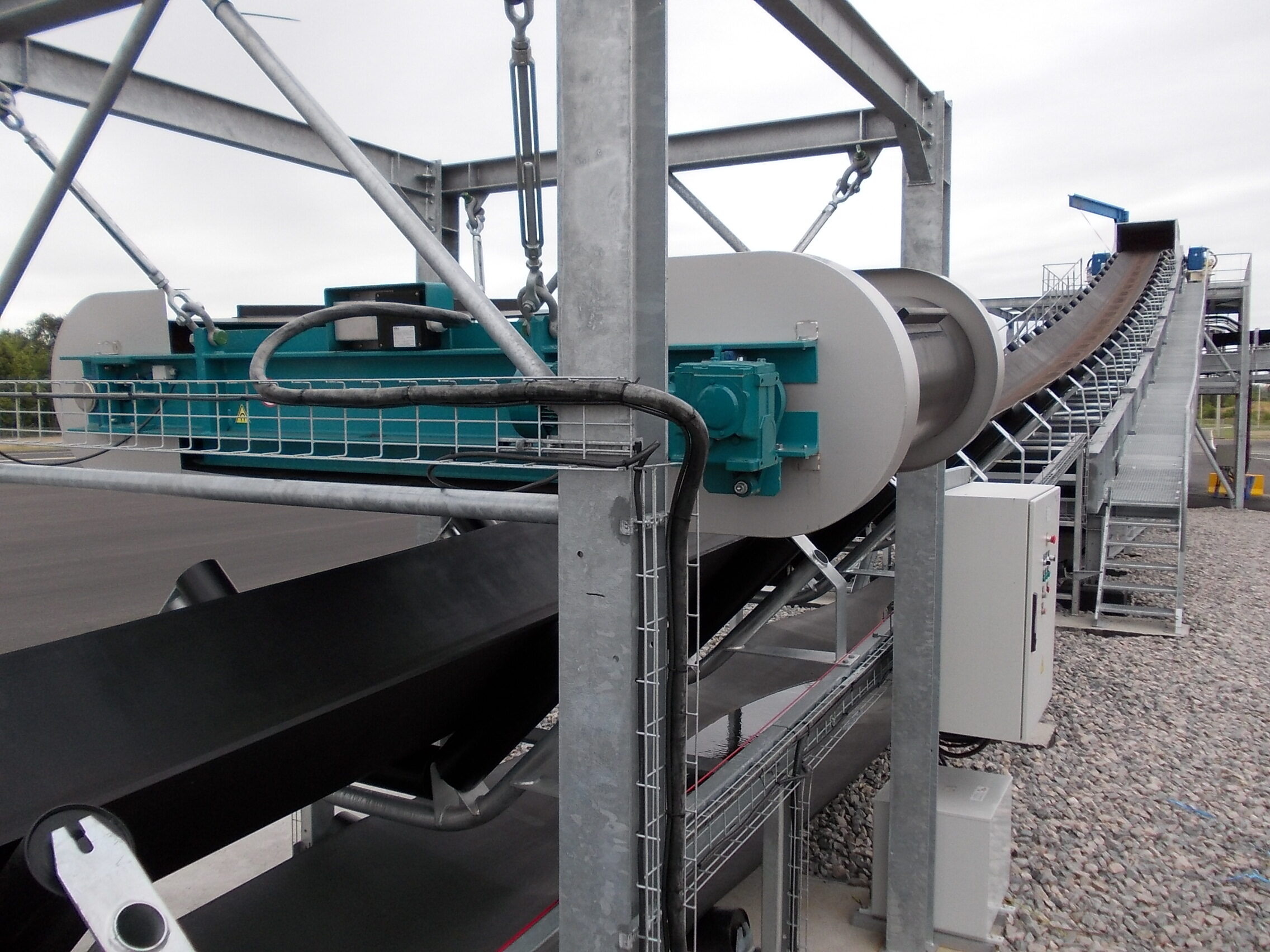

Domaine d’utilisation des Overbands à aimant permanent et électromagnétiques

Ces déferrailleurs sont destinés à extraire les pièces ferromagnétiques contenues dans des matières diverses transportées principalement par convoyeur à bande.

Ils sont utilisés lorsqu’il est nécessaire d’avoir une évacuation automatique des pièces ferreuses.

Ils permettent la protection des machines tels que broyeurs, concasseurs, presses, etc…

Extracteurs magnétiques de métaux non ferreux

Domaine d’utilisation des Courant de Foucault (Eddy Current)

Ces machines sont destinées à l’extraction automatique de tous les métaux non ferreux pour tous types d’industries de valorisation et de recyclage comme les usines d’incinération, de traitement des scories, des emballages ménagers, du recyclage du verre, du plastique, bois, du caoutchouc, de broyage d’automobiles, des fonderies d’aluminium, etc.

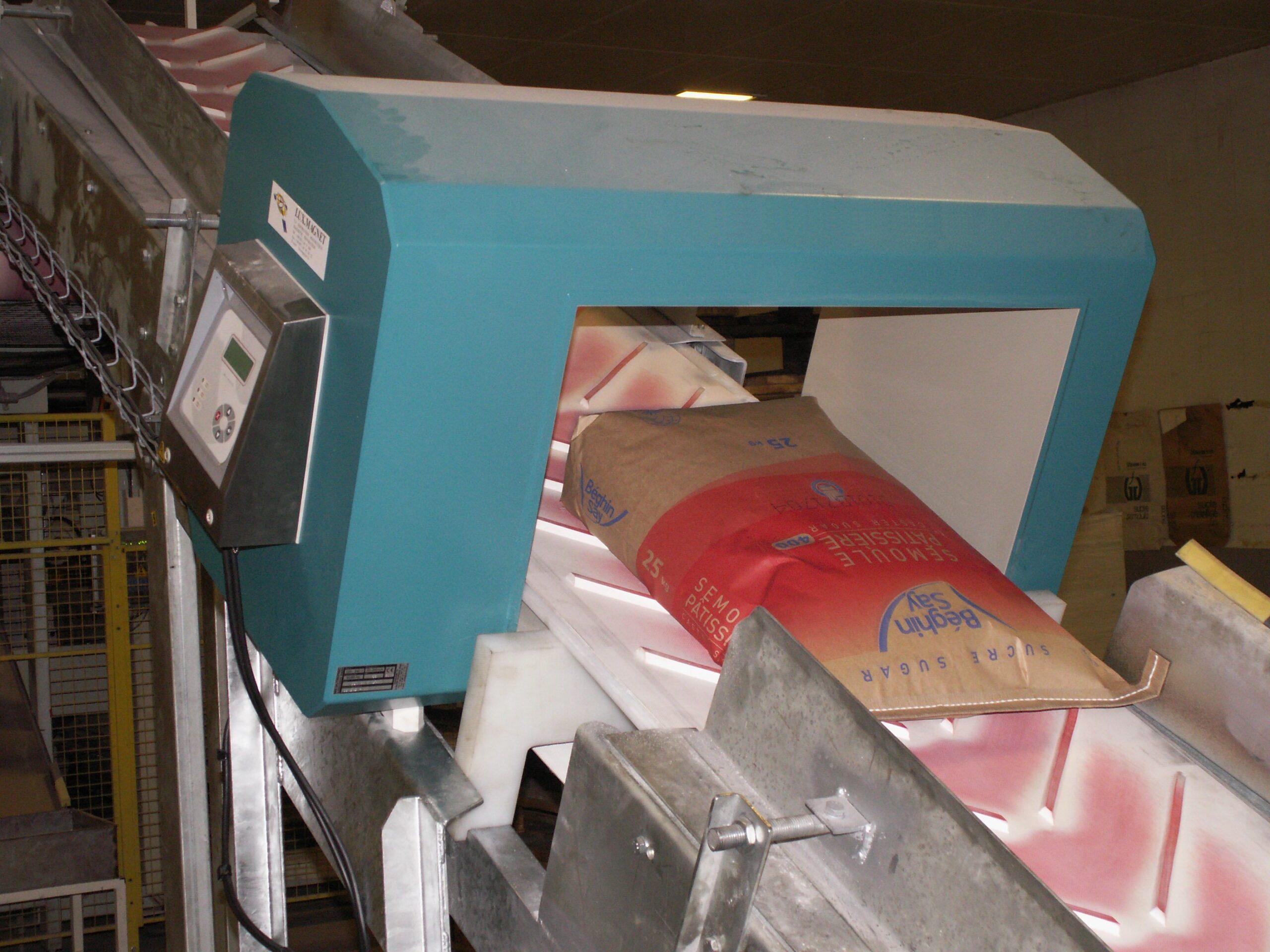

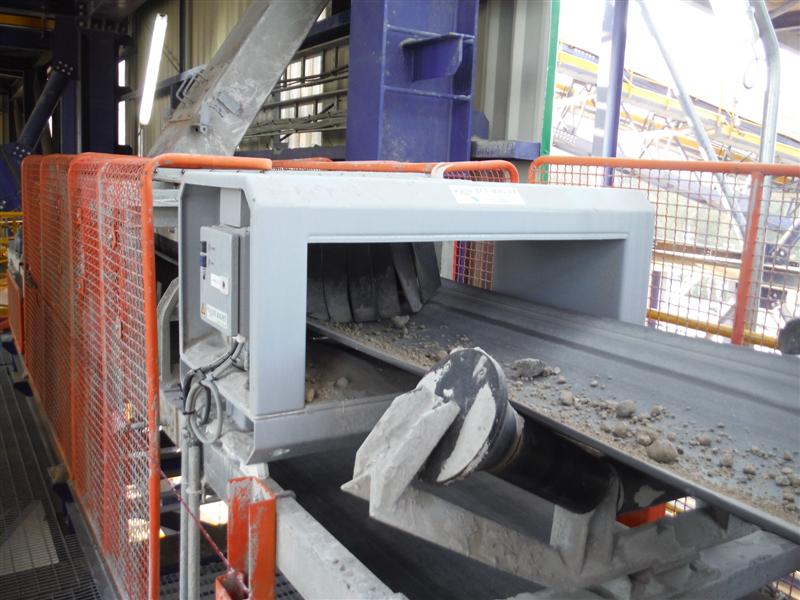

Détecteurs de métaux

Domaine d’utilisation des Détecteurs de Métaux

Ces appareils sont destinés à détecter des pièces métalliques qu’elles soient magnétiques ou non magnétiques et pour toutes industries telles que l’agroalimentaire, mines, carrières, chimie, plasturgie et les industries du recyclage, du textile, de la transformation du bois et papèterie.

LUX MAGNET commercialise une large gamme de détecteurs de métaux pour des applications en gravitaire ou sur bandes transporteuses.

Ils peuvent être aussi placé en aval ou en amont d’un Overband ( Déferrailleur ). Placé en aval lorsqu’il détecte une pièce métallique magnétique, il commande la mise en suralimentation d’un overband qui va extraire cette pièce. Placé en amont, il ne sert qu’à indiquer que le produit ne comporte plus de pièces métalliques.

Il existe plusieurs modèles de détecteurs, à plaques, tunnel, à plaques superposées, tubulaires, tubulaires avec éjecteur automatique des pièces détectées.

Levage Magnétique

Ces appareils sont électromagnétiques, électro-permanents ou permanents et peuvent être conçus pour :

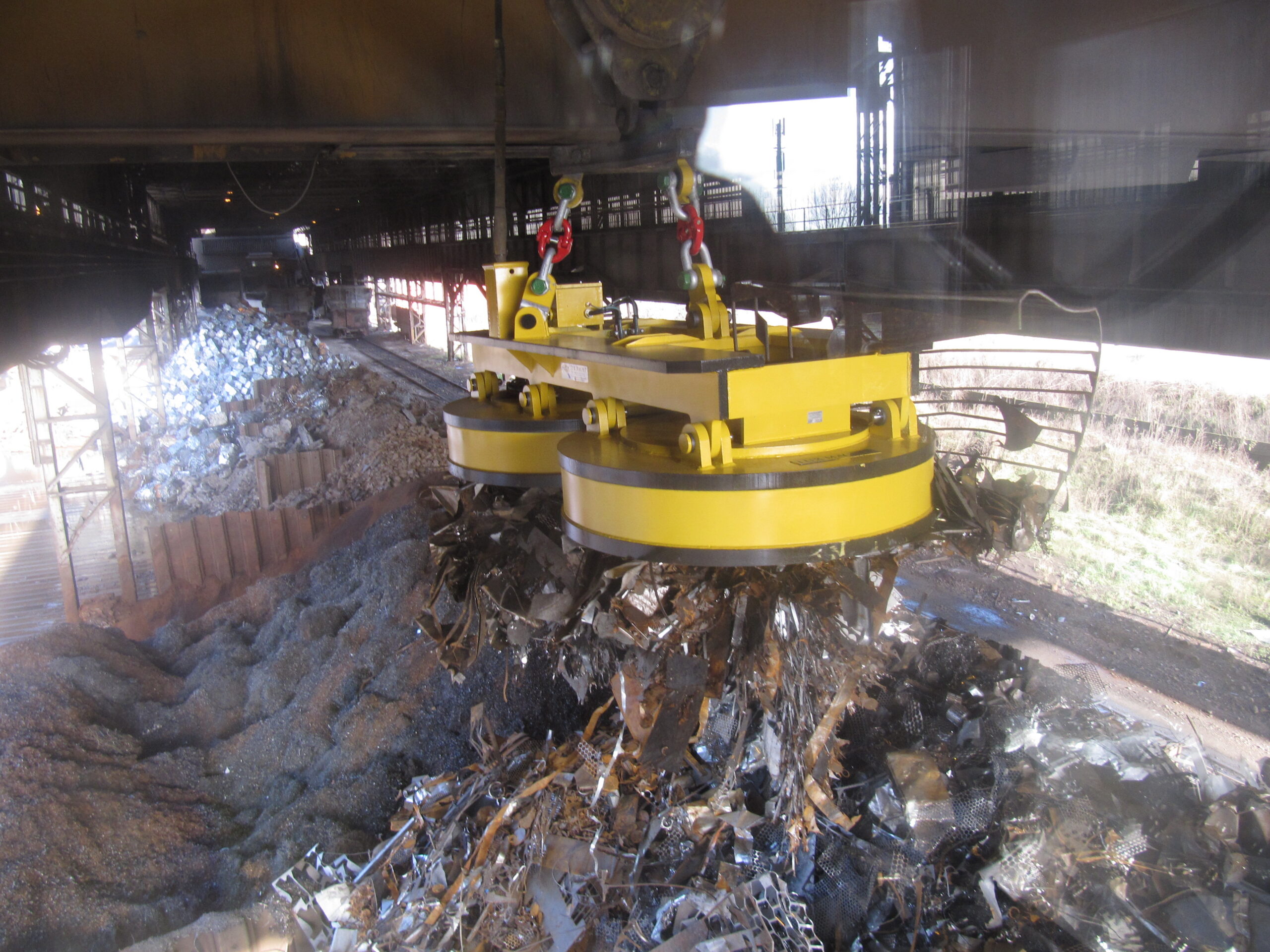

  • La manutention des ferrailles en vrac

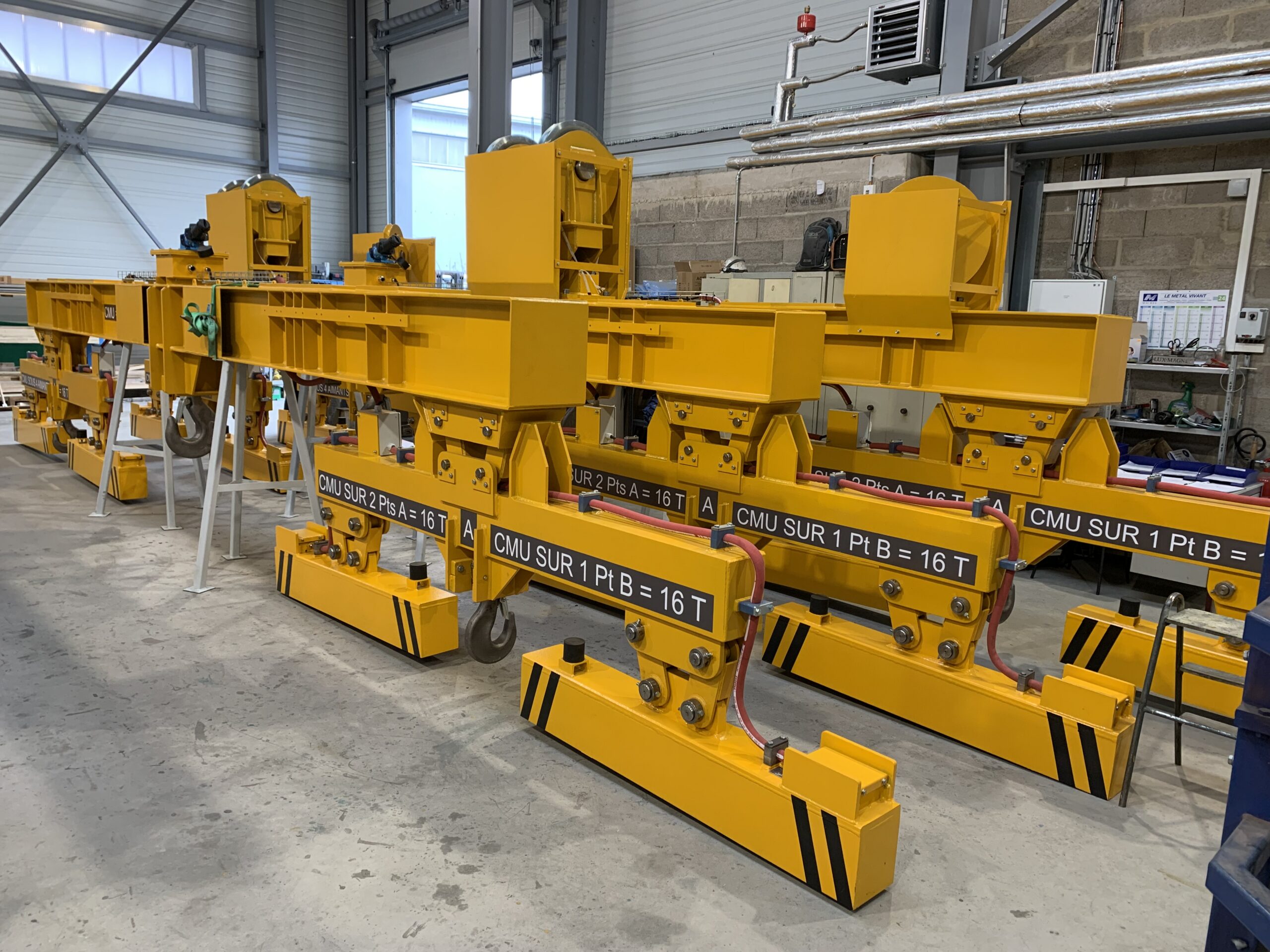

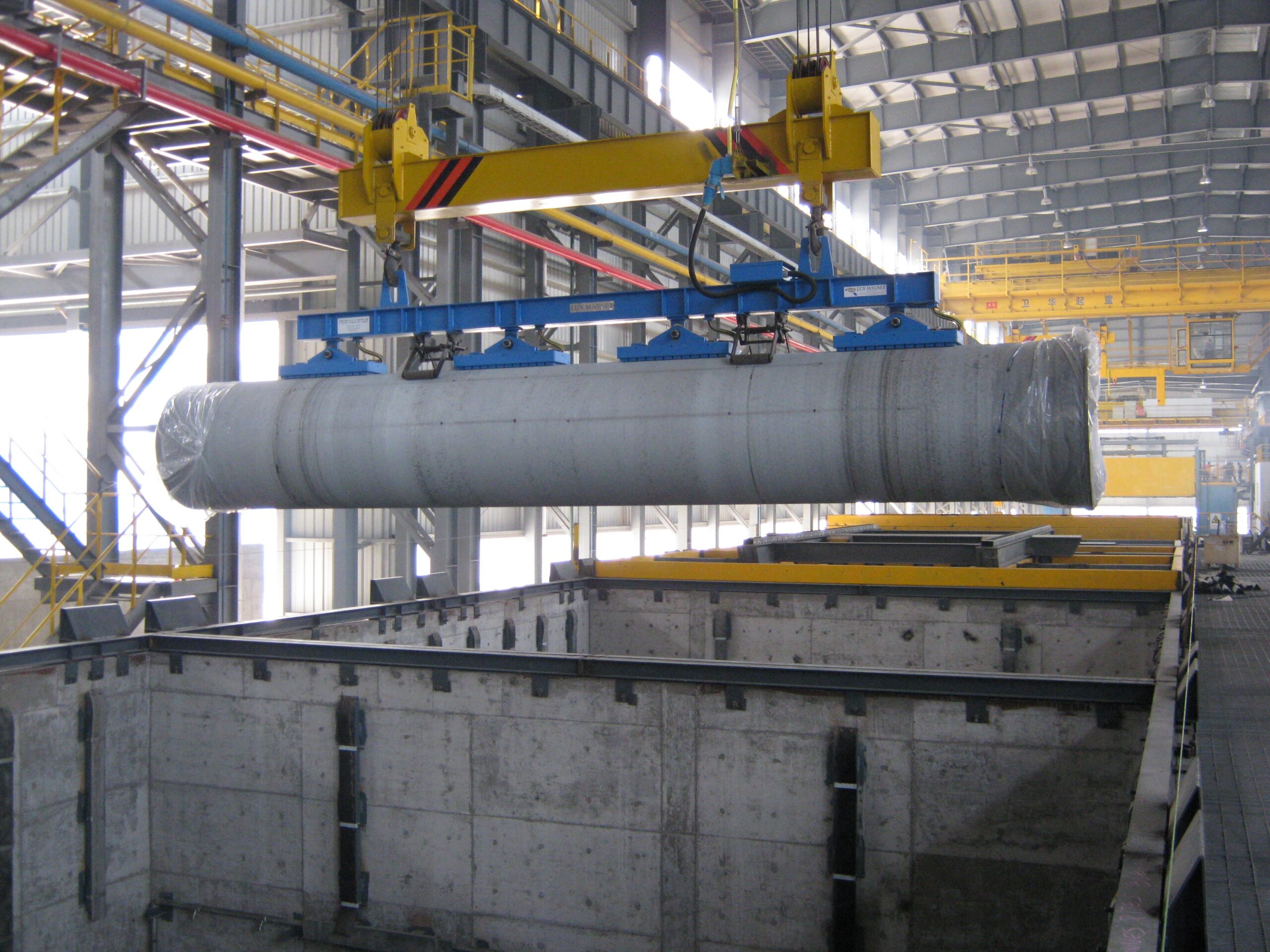

  • Le levage de profilés longs

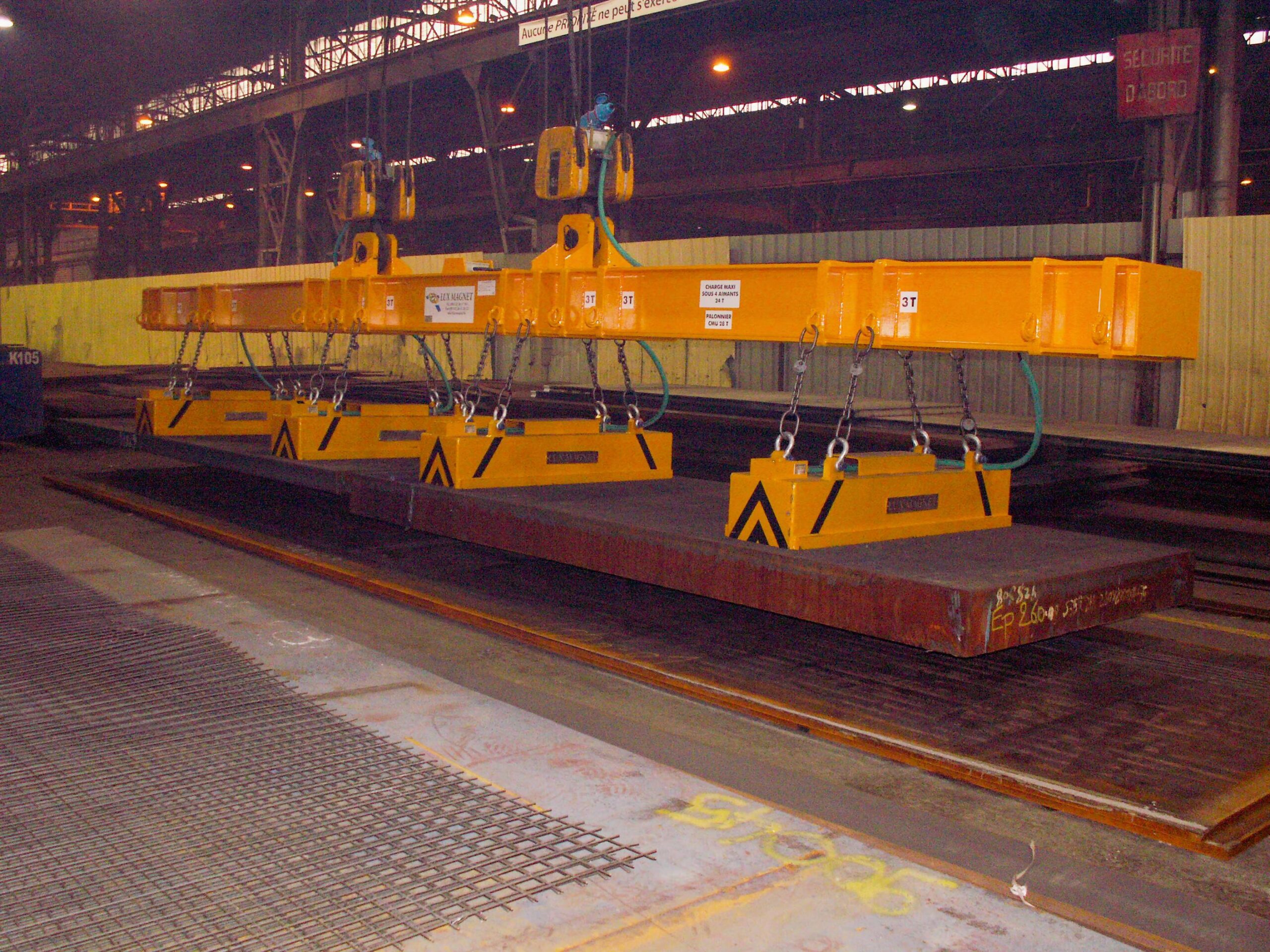

  • La manutention de tôles
  • La manutention de bobines de feuillard (coils)



Ces aimants de levage sont généralement utilisés sous un palonnier fixe ou télescopique également de notre fourniture.

Dans le cadre de certaines utilisations spécifiques, nous fabriquons des électro-aimants pour la manipulation de produits chauds pouvant atteindre une température de 650°C.

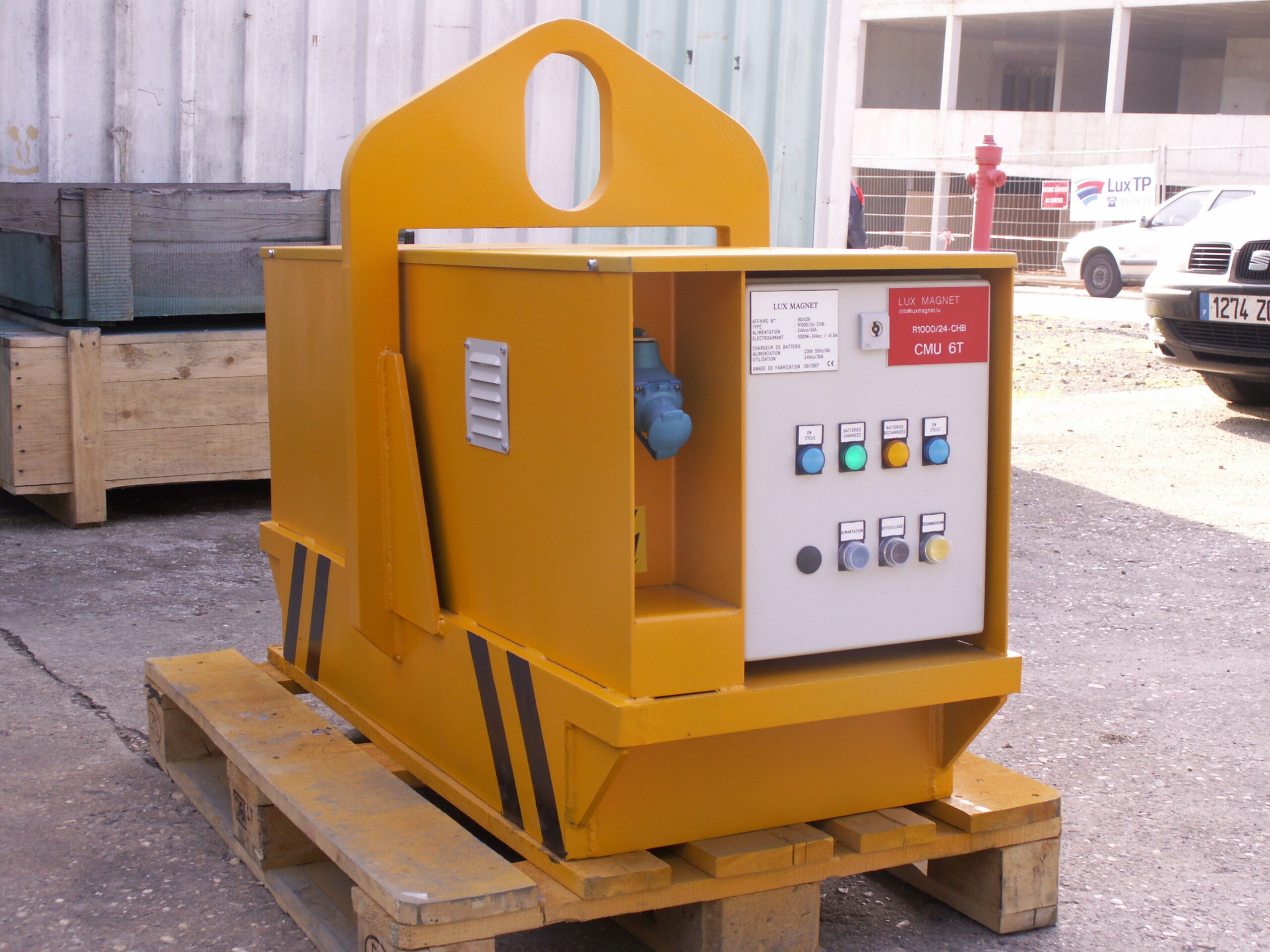

Nous réalisons également des électro-aimants autonomes alimentés par batteries avec appareillage de commande, de contrôle, de chargeur de batteries et batteries embarqués. La commande d’aimantation et de désaimantation se fait par boutons poussoirs ou par radio commande. L’avantage de ce type d’électro-aimants est qu’il ne faut aucun apport en énergie extérieure lors de son utilisation.

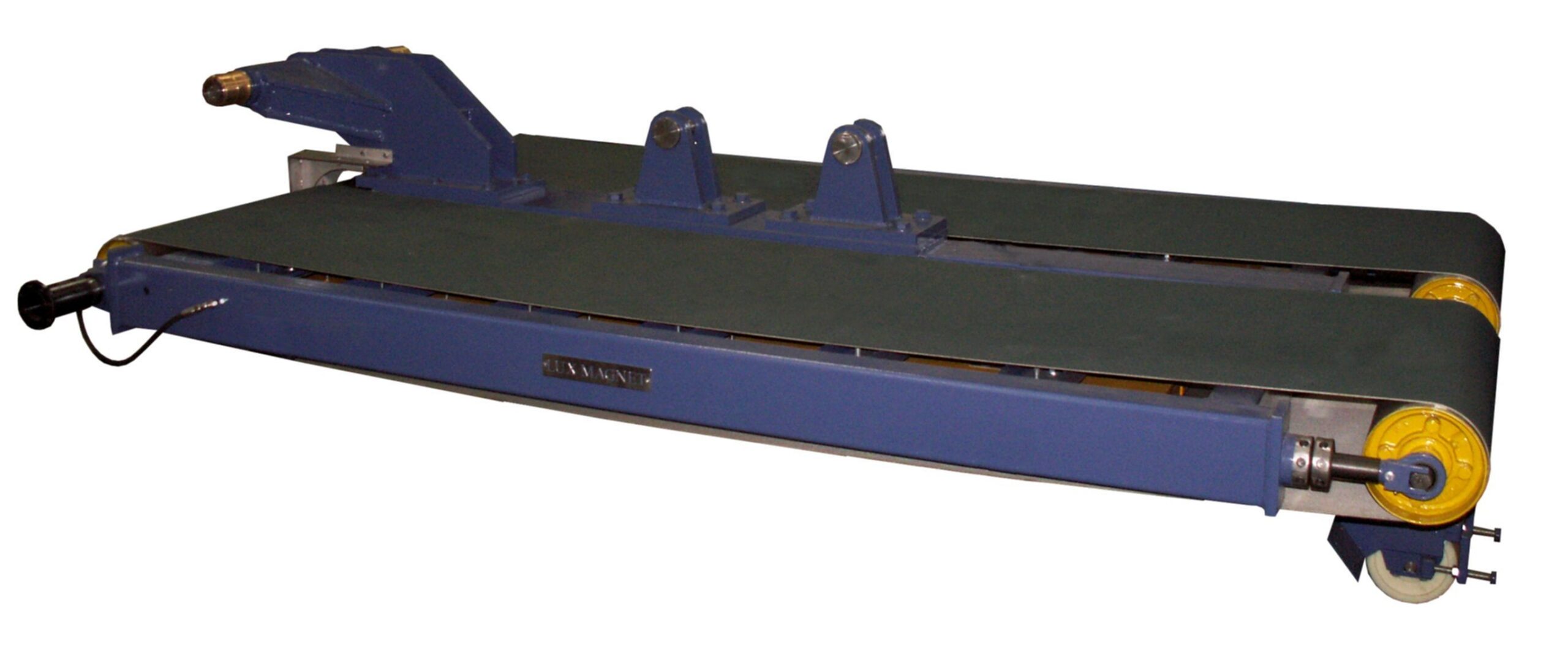

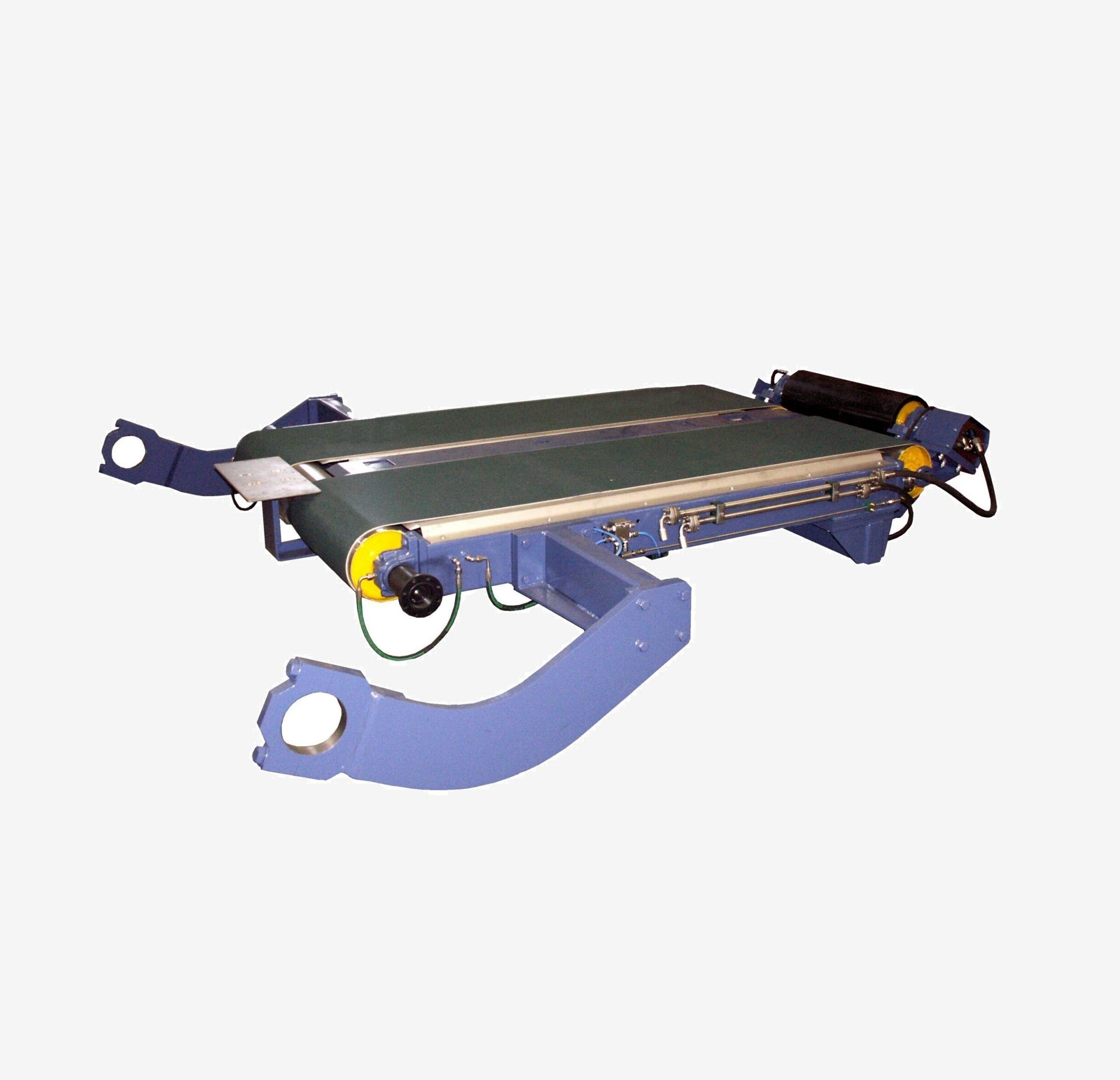

Convoyeur Magnétique

  • Convoyeurs à bande munis de blocs électromagnétiques type CEM ou à aimants permanents CM.
  • Ils sont utilisés pour le convoyage de tôles ou de feuillards sur les lignes automatiques de déroulage ou d’enroulement de bande en acier.

Séparateurs magnétiques de métaux ferreux

A / Extracteurs magnétiques de métaux ferreux

Ces appareils peuvent être électromagnétiques, à aimants permanents ou hybrides. La version hybride est l’association de l’électromagnétique et d’aimants permanents. Les appareils à aimants permanents peuvent être conçus soit avec des aimants du type ferrite ou du type néodyme fer bore ayant une puissance magnétique bien plus supérieure.

La désignation de chaque extracteur magnétique servant à les nommer permet aussi à connaître avec quel type de circuit magnétique où d’aimants permanents ils sont conçus.

Les désignations comportant la lettre N sont les appareils à aimants permanents néodyme fer bore, avec les lettres EL les appareils électromagnétiques et ceux avec les lettres EL-AP les versions hybrides.

Tous les autres sont les appareils conçus avec des aimants permanents ferrite.
La lettre F ne désignera que les extracteurs équipés d’un fourreau permettant un nettoyage rapide de ceux-ci.

Nos extracteurs magnétiques sont adaptés et conçus en fonction de leurs conditions d’utilisation, température ambiante, zone dans laquelle ils seront installés ATEX, corrosive ou dans les industries agroalimentaires.

Nos extracteurs magnétiques de métaux ferreux se classent suivant trois catégories:

– Appareils pour l’extraction de particules ferromagnétiques de taille moyenne ou grande :

  • Extracteurs fixes ou blocs : BL ; BL-N ; BLEL.
  • Extracteurs équipés d’une bande à tasseaux pour l’évacuation automatique des particules extraites, les overbands: OV ; OV-N ; OVEL ; OVEL-AP
  • Tambours à enveloppe tournante :
  • travaillant par déviation, ceux dont le produit à traiter vient se déverse dessus : TA ; TA-N ; TAEL.
  • extracteurs, lorsqu’ils sont placés au-dessus du produit : TA-E ; TAEL-E
  • Rouleaux magnétiques à monter en tête de convoyeurs à bande : RO ; RO-N ; ROEL.

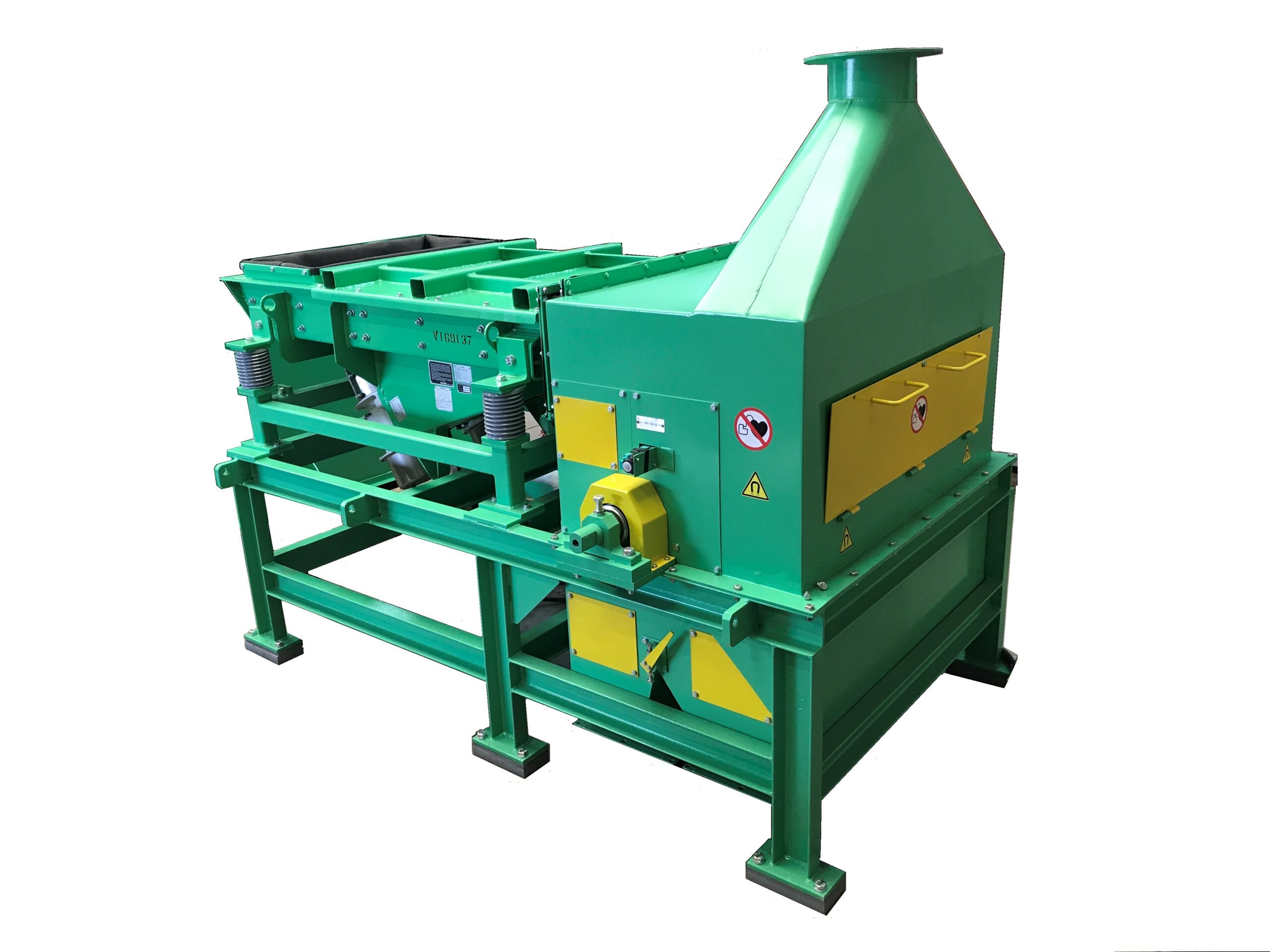

  • Machines spéciales : SETA-V ; SETA-N-V ; SEOV-TE ; SEOV-N-TE ; SEOVEL-TE
  • Ensembles conçus avec châssis sur lequel sont installés un transporteur électromagnétique où électromécanique (V ou TE) et soit un tambour magnétique à enveloppe tournante (TA ou TA-N ou TAEL), soit un overband (OV ou OV-N ou OVEL ou OVEL-AP)
  • Cette conception permet d’améliorer la qualité de la séparation entre inertes et métaux ferreux

– Appareils pour l’extraction de particules ferromagnétiques essentiellement de petite taille mélangées à des inertes de faible granulométrie voire pulvérulents:

  • Barreaux magnétiques multipolaires : BA ; BA-N ; BA-N-F
  • Grilles magnétiques, ensembles composés de plusieurs de barreaux magnétiques parallèles, espacés de quelques millimètres pour laisser passer le produit à traiter : GR ; GR-N
  • Grilles magnétiques avec fourreaux GR-N-F
  • Plaques magnétiques à cadre pour fixation par vis : PLC ; PLC-N
  • Plaques magnétiques à cadre montées sur charnières : PLCC ; PLCC-N
  • Plaques magnétiques suspendues : PLS ; PLS-N
  • Plaques électromagnétiques pour fixation par vis : PLELC
  • Plaques électromagnétiques suspendues : PLELS
  • Séparateurs à grilles magnétiques à nettoyage manuel.
  • Caisson équipé d’une grille ou plusieurs grilles superposées en quinconce : SEGR ; SEGR-N
  • Séparateurs à grilles magnétiques à nettoyage semi-automatique. Caisson équipé d’une grille ou plusieurs grilles à fourreaux superposées en quinconce : SEGR-SA ; SEGR-SA-N
  • Séparateurs à grilles magnétiques à nettoyage automatique. Caisson équipé d’un ou plusieurs barreaux sur un ou plusieurs étages et en quinconce
  • Chaque barreau est monté à l’intérieur d’un fourreau motorisé à vis hélicoïdale

servant à évacuer les particules ferromagnétiques en continu : SEVH-N-A

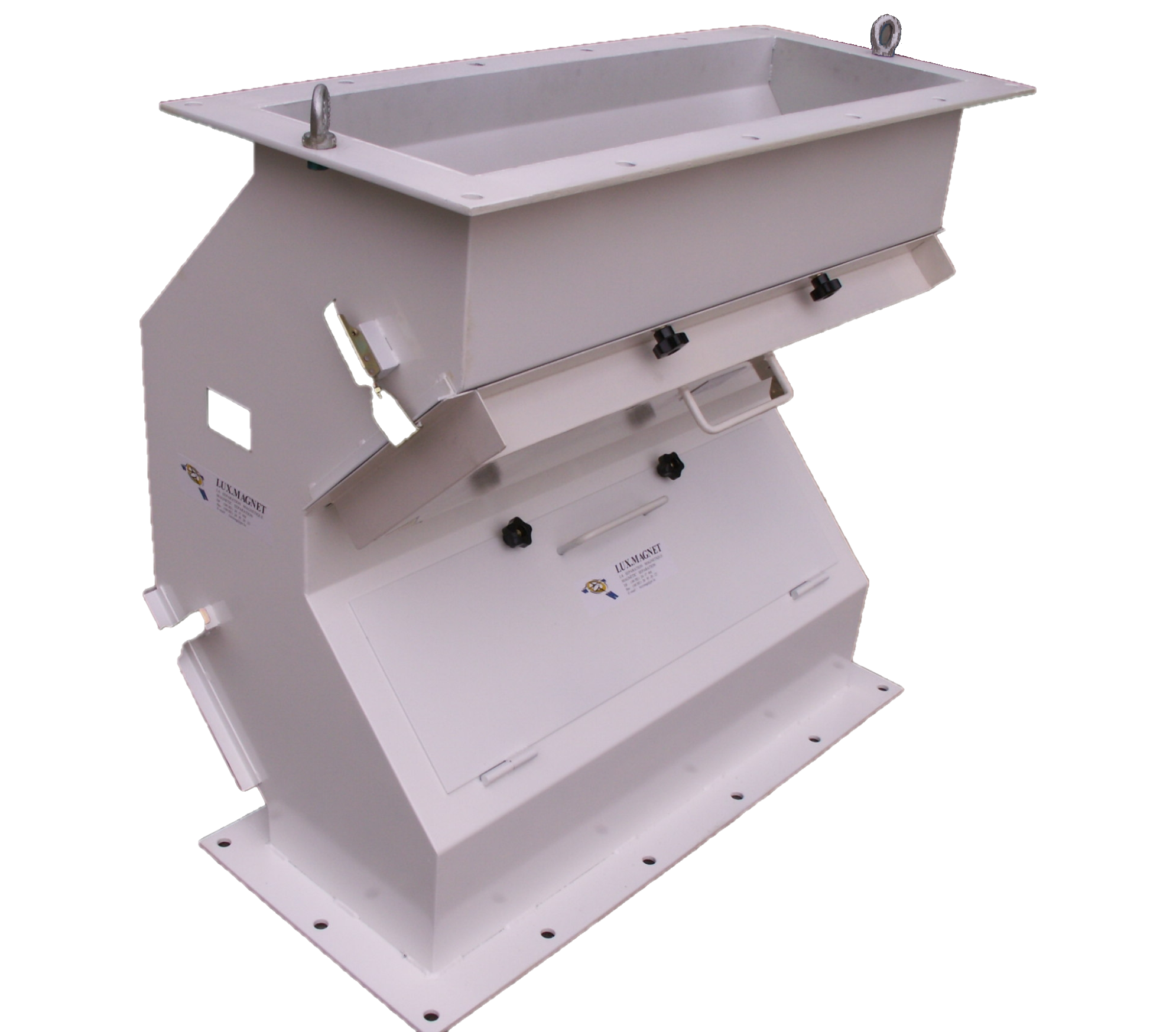

  • Séparateurs à plaques magnétiques opposées : SEPL ; SEPL-N
  • Séparateurs à plaques magnétiques en cascade sur caisson en V : SEPL- V ; SEPL-V-N
  • Séparateurs à aimant permanent cylindrique
  • Caisson équipé d’un aimant cylindrique central avec cône de répartition du produit : TM-P ; TM-P-N

– Appareils pour l’extraction de particules métalliques faiblement magnétiques ou paramagnétiques :

Ces appareils à champs magnétique très élevé, sont conçus avec des pôles alternés sandwichs à aimants permanents néodyme fer bore et sont toujours montés à l’intérieur d’une protection autre que métallique.

* Tambours à enveloppe tournante travaillant par déviation : TA-HI .

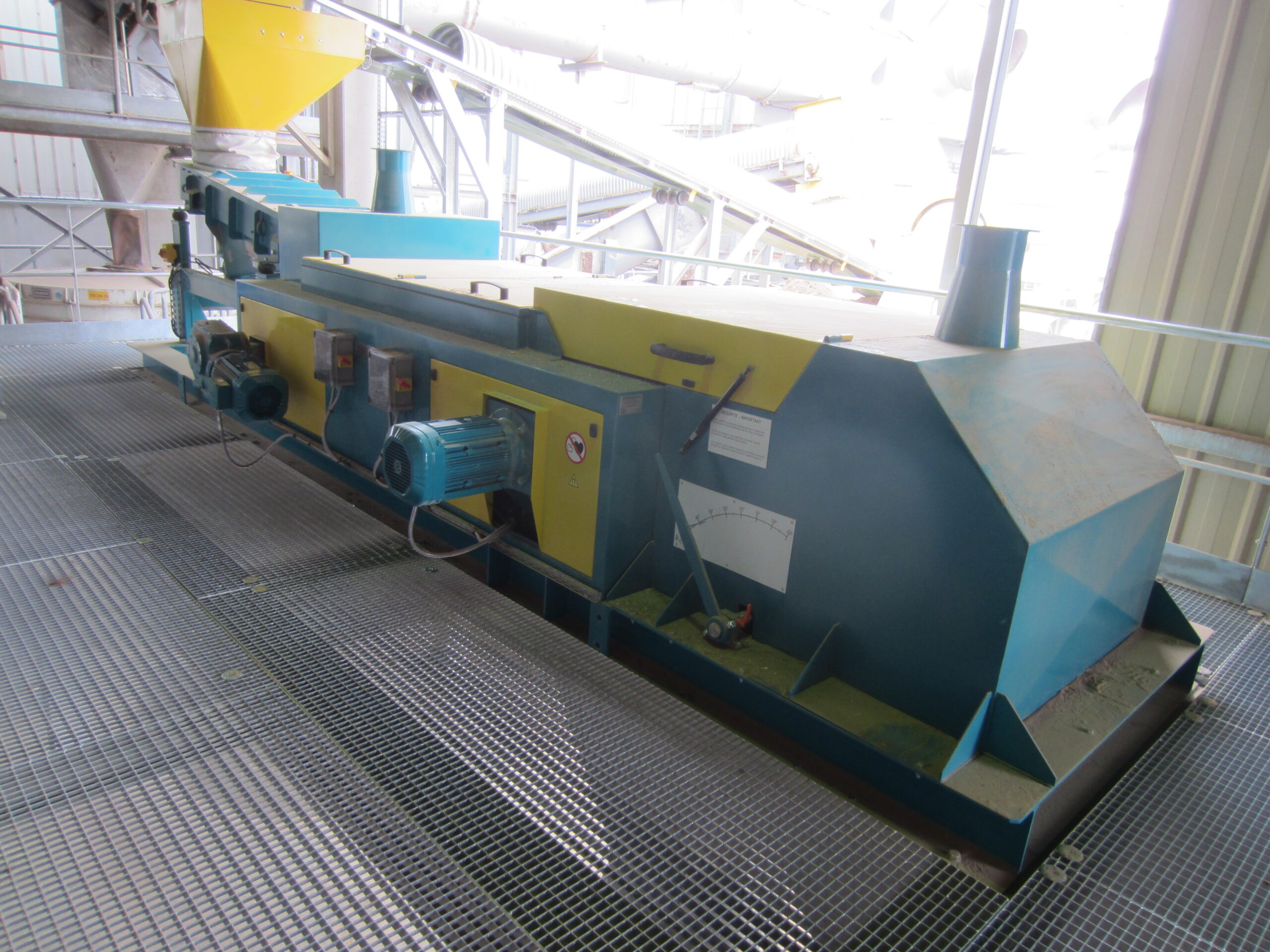

B / Extracteurs magnétiques de métaux non ferreux

Appareils brevetés (Brevet Européen N.2289628)
Appareils de conception très différente de toutes les autres machines conventionnelles

Rotor parfaitement protégé, monté dans un caisson inox avec sole de glissement en céramique
ayant une excellente tenue à l’abrasion et à la chaleur causée par les pièces métalliques
ferreuses qui pourraient s’échauffer accidentellement.

Machines conçues de sorte à permettre une maintenance facile et rapide
* extracteur de métaux non ferreux : EMNF
* extracteur de métaux non ferreux avec transporteur électromécanique : EMNF-TE

Appareillages d’alimentation et de commande

Se composent en plusieurs catégories

A / Appareillages d’alimentation pour appareils de manutention magnétiques
installés sur ponts roulants, semi-portiques, portiques et potences.

  • à commande électromécaniques (contacteurs) ou statiques : AC ; AST
  • avec variateurs électroniques de puissance : V
  • avec batteries de secours et chargeur de batteries : BB – CH
  • avec sélection d’électro-aimants : L
  • avec système d’effeuillage : permet la prise à l’unité de tôles empilées
  • avec système de délestage : permet de réduire le poids d’une charge (ferrailles en vrac) suspendue sous l’électro-aimant
  • avec contrôle de la température du bobinage d’un électro-aimant
  • avec commande des mouvements entrée sortie des bras télescopiques d’un palonnier à électro-aimants.

B / Groupes électrogènes embarqués :
sur engins mobiles (pelles hydrauliques, grues à câbles etc.) : G3EM
sur électro-aimant : G3EA

*Alternateurs avec boitier électronique de commande

Accessoires :

  • moteur hydraulique pour l’entrainement des alternateurs : MH
  • modem avec émetteur/récepteur pour la commande d’électro-aimant avec alternateur embarqué

* Coffret pour la commande de génératrice à excitation shunt < LUXMATIC > ou séparée

C / Appareillages d’alimentation pour applications spécifiques

  • Cartes électroniques pour la commande magnétisation et démagnétisation des appareils de manutention électro-permanents
  • Modules de pilotage avec automate

D / Appareillages d’alimentation pour convoyeurs électromagnétiques

  • à commande électromécaniques (contacteurs) ou statiques
  • avec variateurs électroniques de puissance
  • avec sélection de zones d’électro-aimants

E / Appareillages d’alimentation pour extracteurs magnétiques de métaux ferreux

  • Appareillage avec transformateur et pont redresseur à diodes : A-BLEL
  • Appareillage avec transformateur, pont redresseur à diodes et commande moteur : A-OVEL/M
  • Appareillage avec suralimentation commandée par détecteur de métaux :

* Option :
– variation de puissance :

* Accessoires :
– contrôle de la température du bobinage de l’électro-aimant
– contrôleur de rotation

F / Appareillages de commande pour extracteurs magnétiques de métaux non ferreux : A-EMNF

Appareillage comprenant :
– variateurs de fréquence pour l’alimentation moteurs rotor et bande
– contrôleur de rotation de la bande
– témoin d’usure sur coque de protection du rotor
– afficheurs, vitesse bande en m/s et rotor en tr/mn
– commutateur et boutons poussoirs de réglage de la vitesse de la bande +/- vite
– commutateur pour fonctionnement en mode dégradé pour effectuer la maintenance

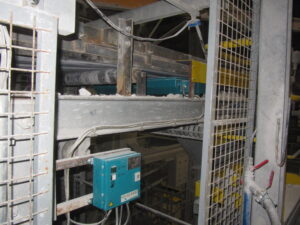

Détecteurs de métaux

LUXMAGNET commercialise une large gamme de détecteurs de métaux
Ces appareils permettent de détecteurs toutes les pièces métalliques qu’elles soient magnétiques ou non magnétiques.

Ils peuvent être aussi placé en aval ou en amont d’un extracteur magnétique de métaux ferreux. Placé en aval lorsqu’il détecte une pièce métallique magnétique, il commande la mise en suralimentation de l’extracteur, un overband qui va extraire cette pièce.

Placé en amont, il ne sert qu’à indiquer que le produit ne comporte plus de pièces métalliques.

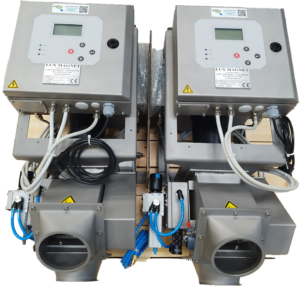

Il existe plusieurs modèles de détecteurs, à plaques, tunnel, à plaques superposées, tubulaires, tubulaires avec éjecteur automatique des pièces détectées.
